Silo công nghiệp

1. Khái niệm và Mục đích

1.1 Khái niệm:

Silo là một kho chứa lớn, thường có hình trụ đứng hoặc hình hộp, được làm từ các vật liệu bền vững như thép, bê tông, inox hoặc composite. Chúng được trang bị hệ thống nạp và xả liệu tự động để tối ưu hóa quy trình sản xuất.

1.2 Mục đích:

• Lưu trữ: Chứa một khối lượng lớn vật liệu, từ nguyên liệu thô đến sản phẩm trung gian hoặc thành phẩm.
• Bảo quản: Bảo vệ vật liệu khỏi các yếu tố môi trường (độ ẩm, nhiệt độ, côn trùng, chuột bọ), giúp duy trì chất lượng sản phẩm trong thời gian dài.
• Quản lý tồn kho: Giúp theo dõi chính xác lượng vật liệu còn lại, tối ưu hóa việc nhập xuất và tránh tình trạng thiếu hụt hoặc dư thừa.
• Tối ưu hóa không gian: Tận dụng không gian theo chiều cao hoặc chiều ngang một cách hiệu quả.
• Tự động hóa: Tích hợp với các hệ thống cân định lượng, băng tải, vít tải để tự động cấp liệu vào dây chuyền sản xuất.

2. Cấu tạo chính

Silo công nghiệp có thể có nhiều biến thể về cấu trúc, nhưng nhìn chung bao gồm các bộ phận cơ bản sau:

• Thân Silo: Phần chính để chứa vật liệu, thường có hình trụ tròn hoặc hình hộp chữ nhật.

  • Vật liệu: Phổ biến là thép (thép carbon sơn tĩnh điện, thép mạ kẽm, inox 304/316 cho ngành thực phẩm, hóa chất), bê tông (cho silo dung tích rất lớn, ít di chuyển).

  • Thiết kế: Phải đảm bảo khả năng chịu lực nén, lực kéo và áp suất từ vật liệu bên trong. Các mối hàn (đặc biệt là hàn MIG) cần chắc chắn, kín khít để chống rò rỉ và xâm nhập của môi trường bên ngoài.

• Đáy Silo:

  • Hình nón (phễu): Phổ biến cho silo hình trụ, giúp vật liệu tự chảy xuống dễ dàng nhờ trọng lực. Góc nghiêng của phễu phụ thuộc vào tính chất của vật liệu (độ chảy, độ kết dính).

  • Hình chóp/phẳng: Đối với silo hình hộp hoặc silo hầm.

• Chân trụ/Kết cấu đỡ: Đảm bảo độ vững chắc và ổn định cho toàn bộ silo, được thiết kế để chịu được tải trọng lớn của vật liệu và silo.

• Hệ thống nạp liệu:

  • Cổng nạp: Thường ở phía trên đỉnh silo, nơi nguyên liệu được đưa vào.

  • Thiết bị vận chuyển: Băng tải, vít tải, quạt hút khí nén, gầu tải (bù đài) được sử dụng để đưa vật liệu vào silo. Gầu tải được ưa chuộng vì hiệu quả vận chuyển theo chiều dọc, chi phí thấp và độ bền cao.

• Hệ thống xả liệu:

  • Cổng xả: Ở đáy silo, nơi vật liệu được lấy ra.

  • Thiết bị xả: Vít tải, băng tải, van điều khiển để kiểm soát lưu lượng xả.

• Hệ thống phụ trợ:

  • Cảm biến mức: Giám sát lượng vật liệu bên trong.

  • Bộ cân định lượng (Loadcell): Giúp xác định chính xác khối lượng vật liệu lưu trữ hoặc được xả ra.

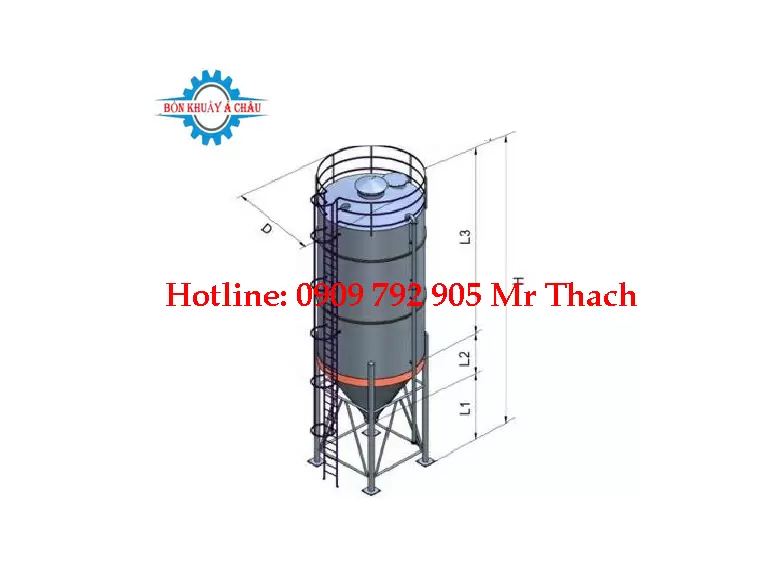

  • Hệ thống sục khí nén/búa hơi/motor rung: Đối với các vật liệu có độ kết dính cao, dễ bị tắc nghẽn (xi măng, bột mì), các thiết bị này giúp làm tơi vật liệu và hỗ trợ quá trình xả liệu.

  • Bộ lọc bụi: Giảm thiểu bụi phát tán ra môi trường trong quá trình nạp/xả.

  • Van an toàn: Đảm bảo áp suất bên trong silo ổn định.

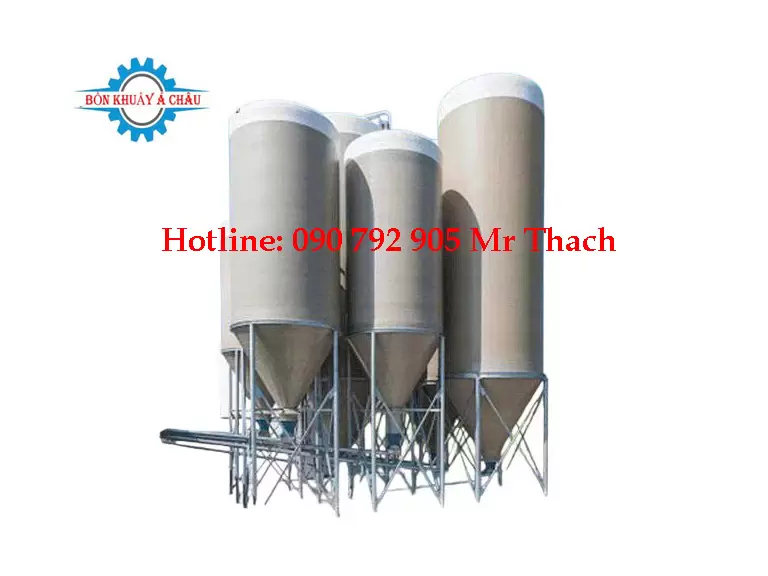

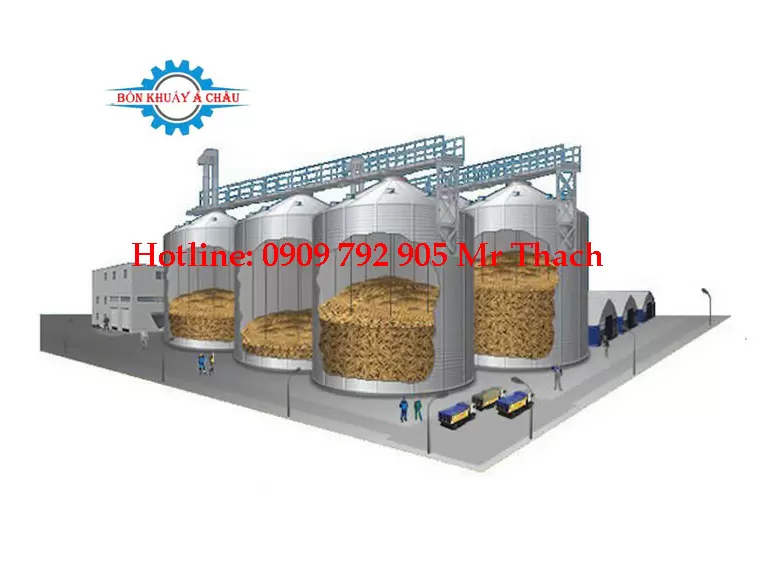

  • Hệ thống thông gió, làm mát: Đặc biệt quan trọng cho silo chứa nông sản để kiểm soát độ ẩm và nhiệt độ, tránh nấm mốc.

3. Nguyên lý hoạt động

Nguyên lý hoạt động của silo khá đơn giản nhưng hiệu quả:

1. Nạp liệu: Nguyên liệu được vận chuyển từ bên ngoài (ví dụ: từ xe bồn, container) thông qua hệ thống băng tải, vít tải hoặc quạt hút khí nén, sau đó đổ vào silo từ đỉnh.

2. Lưu trữ: Vật liệu được lưu trữ an toàn trong silo. Các hệ thống cảm biến theo dõi mức độ đầy, nhiệt độ và độ ẩm (nếu cần).

3. Xả liệu: Khi cần sử dụng, van xả ở đáy silo được mở ra. Vật liệu sẽ tự chảy xuống (nhờ trọng lực) hoặc được hỗ trợ bởi các thiết bị xả (vít tải, búa hơi, sục khí) để đưa ra ngoài, thường là vào hệ thống cân định lượng hoặc trực tiếp vào dây chuyền sản xuất.

4. Phân loại và Ứng dụng

Silo công nghiệp được phân loại dựa trên hình dạng, vật liệu và mục đích sử dụng:

Phân loại theo hình dạng:

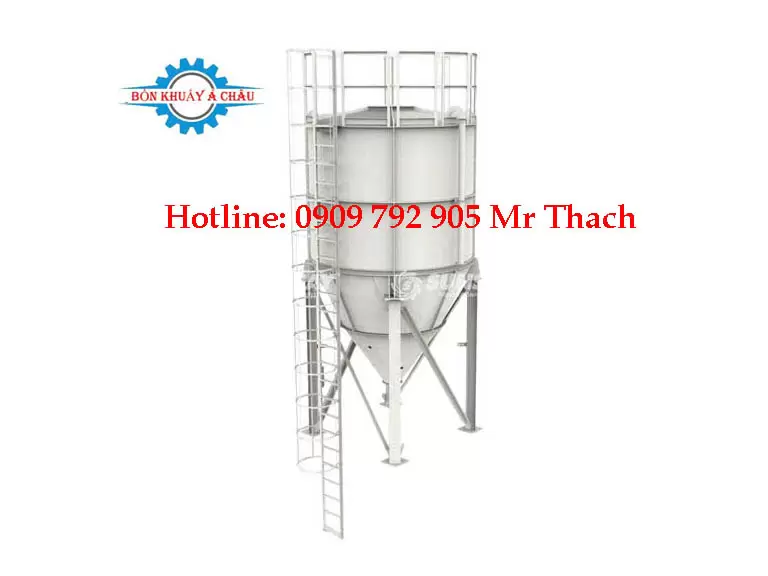

• Silo hình trụ đứng: Phổ biến nhất, tiết kiệm diện tích mặt bằng, thường có đáy hình nón để dễ xả liệu.

• Silo hình hộp (vuông/chữ nhật): Thường được sử dụng khi cần tối ưu không gian hoặc chứa các loại vật liệu có độ kết dính thấp.

• Silo nằm ngang: Dạng bồn nằm ngang, dùng cho vật liệu có độ nhớt cao như bùn, bột giấy hoặc các sản phẩm lên men.

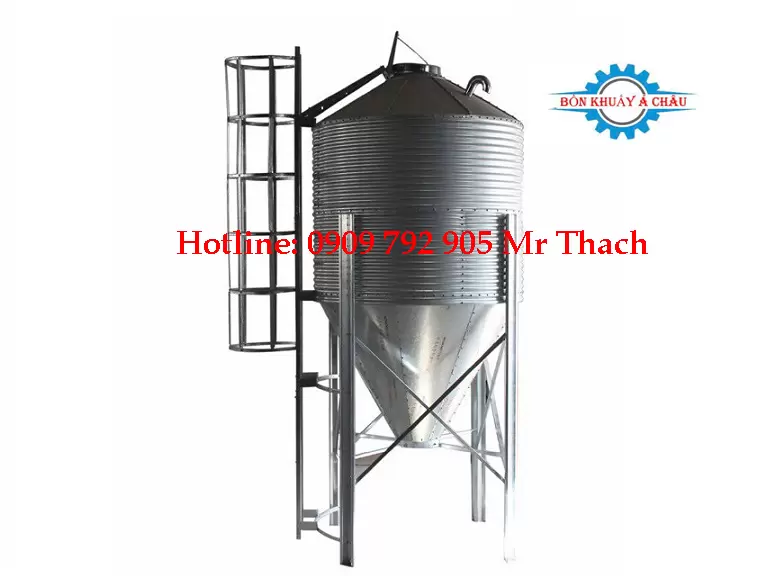

• Silo hầm: Xây dựng dưới lòng đất hoặc bán ngầm, giúp ổn định nhiệt độ, thường dùng cho thức ăn chăn nuôi hoặc một số sản phẩm nông nghiệp.

Phân loại theo vật liệu:

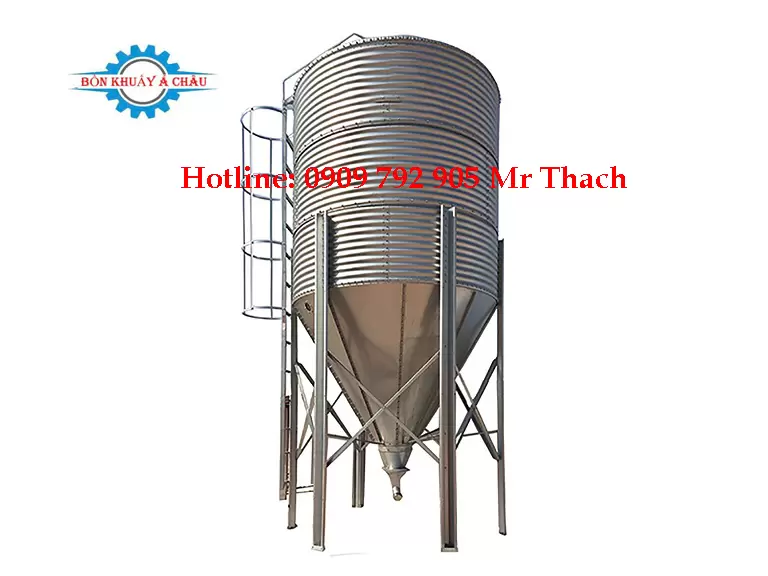

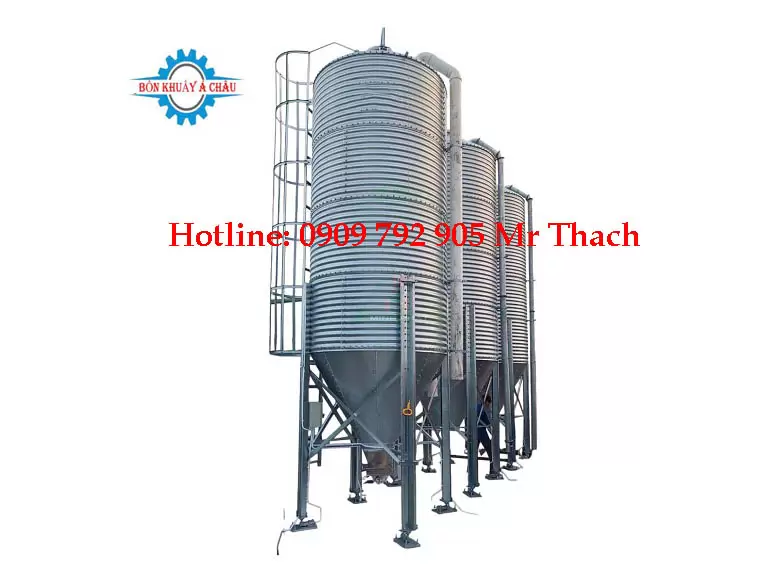

• Silo thép: Thép carbon (sơn tĩnh điện), thép mạ kẽm, inox. Phổ biến, dễ chế tạo, lắp đặt.

• Silo bê tông: Thường là silo lớn, xây dựng tại chỗ, bền vững, tuổi thọ cao.

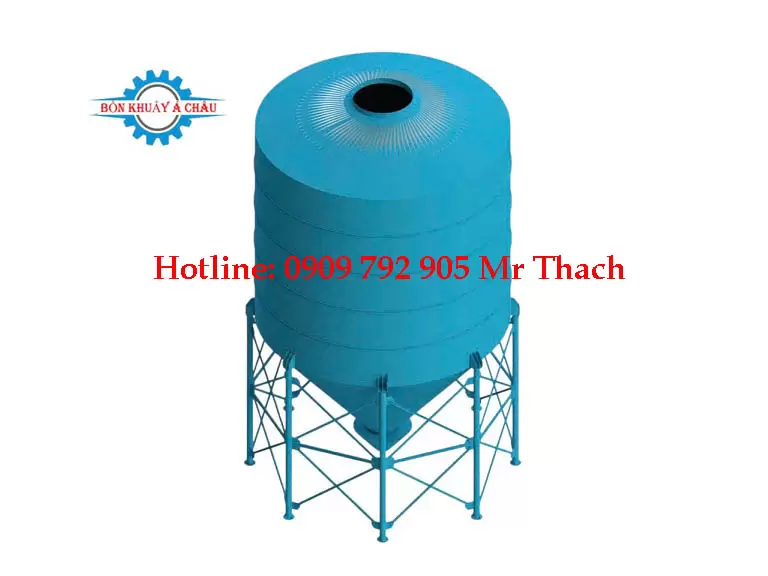

• Silo composite/nhựa: Dùng cho một số hóa chất hoặc vật liệu nhẹ.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Tóm lại, silo công nghiệp là một giải pháp lưu trữ và quản lý vật liệu số lượng lớn không thể thiếu trong nhiều quy trình sản xuất hiện đại, giúp tối ưu hóa hiệu quả, giảm chi phí và nâng cao chất lượng sản phẩm.
