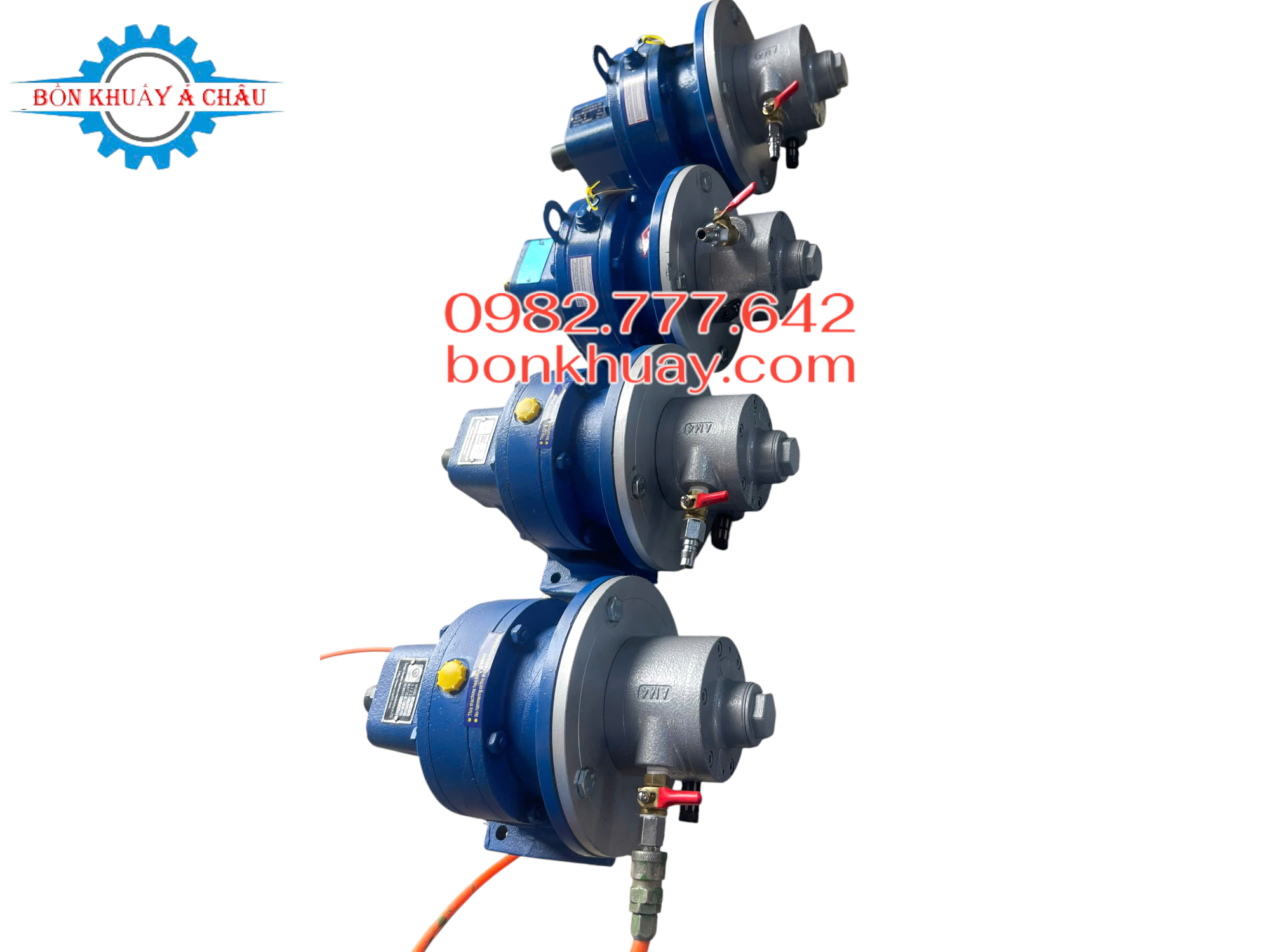

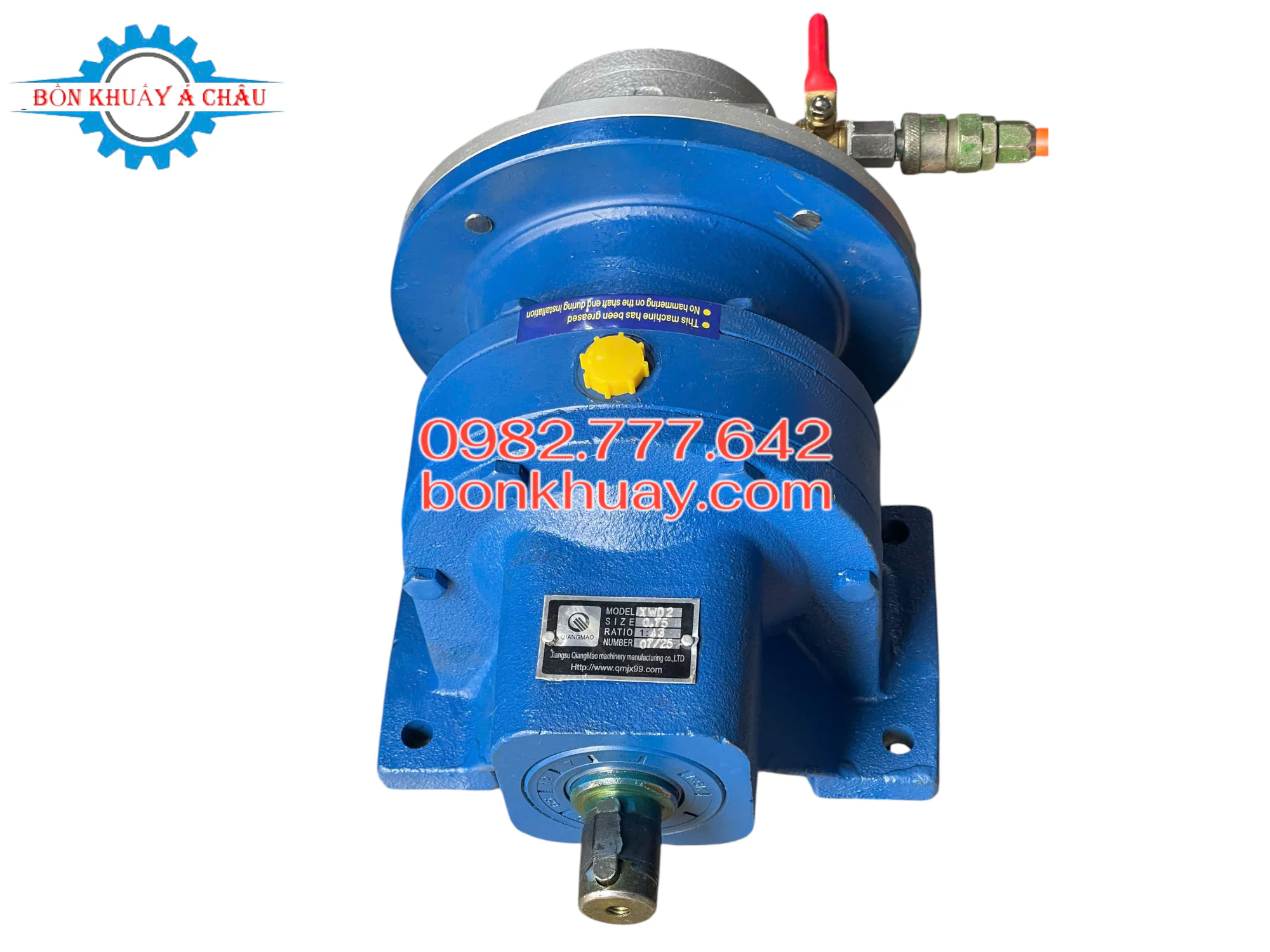

Cấu tạo motor khí nén, hay còn gọi là động cơ khí nén, là một thiết bị truyền động sử dụng năng lượng từ khí nén để tạo ra chuyển động quay. Được biết đến với khả năng chống cháy nổ tuyệt vời và hoạt động bền bỉ trong môi trường khắc nghiệt, motor khí nén đóng vai trò quan trọng trong nhiều ngành công nghiệp. Để hiểu rõ hơn về motor khí nén, việc nắm vững cấu tạo motor khí nén là điều vô cùng cần thiết.
Về cơ bản, motor khí nén có cấu tạo khá đơn giản nhưng vô cùng hiệu quả, bao gồm các bộ phận chính sau:
Chức năng: Là lớp vỏ bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi tác động của môi trường như bụi bẩn, hóa chất, va đập.
Vật liệu: Thường được làm từ gang, thép đúc, hoặc hợp kim nhôm. Đối với các ứng dụng đặc biệt như trong ngành thực phẩm, y tế, hóa chất, thân motor sẽ được làm từ thép không gỉ (inox 304, 316) để chống ăn mòn.
Đặc điểm: Thân motor được thiết kế để chịu được áp suất cao của khí nén và có các cổng nạp khí (inlet) và xả khí (exhaust) để điều khiển dòng khí.
Đây là trái tim của motor khí nén cánh gạt, loại motor phổ biến nhất.
Rôto: Là trục quay chính của motor, nằm ở trung tâm và được gắn lệch tâm bên trong stato (stator). Khi khí nén đi vào, nó sẽ đẩy các cánh gạt, làm rôto quay.
Cánh gạt: Là các lá kim loại mỏng, được đặt trong các rãnh trên rôto. Khi motor hoạt động, lực ly tâm sẽ đẩy các cánh gạt ra sát thành của stato, tạo thành các khoang chứa khí. Khí nén đi vào sẽ đẩy các cánh gạt này, tạo ra lực quay cho rôto.
Chức năng: Truyền chuyển động quay từ rôto ra bên ngoài để điều khiển các thiết bị khác như máy khuấy, tời, băng tải...
Vật liệu: Thường được làm từ thép cường lực để đảm bảo độ bền và khả năng chịu tải cao.
Chức năng: Giảm ma sát giữa trục quay và thân motor, giúp motor hoạt động trơn tru và bền bỉ.
Đặc điểm: Thường là loại vòng bi cầu hoặc vòng bi đũa, được bôi trơn bằng mỡ hoặc dầu.
Chức năng: Điều khiển dòng khí nén đi vào và đi ra khỏi motor.
Đặc điểm: Có thể là van hoặc các lỗ được thiết kế đặc biệt trên thân motor. Đối với motor có khả năng đảo chiều, cơ cấu này sẽ phức tạp hơn, cho phép chuyển đổi hướng dòng khí để đảo chiều quay của motor.
Nguyên lý hoạt động của motor khí nén khá đơn giản. Khí nén từ nguồn cấp (máy nén khí) được dẫn vào motor thông qua cổng nạp khí.
Dòng khí nén đi vào: Khí nén đi vào một khoang chứa khí được tạo thành bởi cánh gạt, rôto và thành stato.
Tạo lực đẩy: Áp suất cao của khí nén sẽ tạo ra một lực đẩy mạnh lên bề mặt của cánh gạt.
Rôto quay: Lực đẩy này làm cho cánh gạt di chuyển và đẩy rôto quay quanh trục của nó.
Xả khí: Khi rôto quay, khoang chứa khí đã giãn nở sẽ mở ra cổng xả khí, giải phóng khí nén đã sử dụng ra ngoài môi trường.
Chu trình lặp lại: Chu trình này lặp lại liên tục, tạo ra chuyển động quay ổn định cho motor.
| Loại Motor | Nguyên Lý Hoạt Động | Ưu Điểm Nổi Bật | Ứng Dụng Tiêu Biểu |
| Motor cánh gạt (Vane Motor) | Dùng các cánh gạt trượt trong rãnh rôto để nhận lực đẩy từ khí nén, tạo ra chuyển động quay. | - Cấu tạo đơn giản, dễ bảo trì. - Tốc độ quay cao, hiệu quả ở dải tốc độ rộng. - Giá thành phải chăng. |
Máy khuấy, máy mài, máy khoan cầm tay, băng tải. |
| Motor piston hướng tâm (Radial Piston Motor) | Dùng khí nén đẩy các piston gắn trên rôto theo phương hướng tâm để tạo chuyển động. | - Mô-men xoắn cao ở tốc độ thấp. - Hoạt động bền bỉ, chịu tải tốt. - Điều chỉnh tốc độ linh hoạt. |
Tời nâng, tời cáp, các thiết bị cần lực mạnh. |
| Motor piston hướng trục (Axial Piston Motor) | Dùng khí nén đẩy các piston song song với trục quay để tạo lực. | - Kích thước nhỏ gọn, hiệu suất cao. - Ứng dụng trong các không gian hẹp. |
Các thiết bị truyền động chính xác, máy công cụ. |
| Motor tuabin khí (Turbine Motor) | Dùng dòng khí nén tốc độ cao thổi vào các cánh tuabin để tạo chuyển động quay. | - Tốc độ quay cực cao, hiệu suất lớn. - Phù hợp với các ứng dụng tốc độ cao. |
Máy mài tốc độ cao, các thiết bị nha khoa. |
Việc nắm vững cấu tạo motor khí nén mang lại nhiều lợi ích thiết thực:
Lựa chọn motor phù hợp: Giúp bạn đưa ra quyết định chính xác khi mua motor cho ứng dụng cụ thể của mình, tránh lãng phí và đảm bảo hiệu quả công việc.
Bảo trì và sửa chữa dễ dàng: Khi hiểu rõ các bộ phận, bạn có thể dễ dàng nhận biết các dấu hiệu hỏng hóc và thực hiện bảo trì, sửa chữa motor một cách hiệu quả hơn.
Tối ưu hóa hiệu suất: Biết cách motor hoạt động giúp bạn điều chỉnh áp suất và lưu lượng khí nén một cách hợp lý, tối ưu hóa hiệu suất làm việc và kéo dài tuổi thọ của thiết bị.
Cấu tạo motor khí nén là một thiết bị mạnh mẽ và đáng tin cậy. Hiểu rõ cấu tạo và nguyên lý hoạt động của nó không chỉ giúp bạn sử dụng hiệu quả mà còn là chìa khóa để duy trì thiết bị luôn trong trạng thái tốt nhất.
