Cấu tạo bồn khuấy được hình thành từ nhiều bộ phận như thân bồn, nắp bồn, trục khuấy, cánh khuấy, motor, hộp giảm tốc, khung đỡ và hệ thống điều khiển. Tùy vào nguyên liệu và quy trình sản xuất, bồn có thể tích hợp thêm gia nhiệt, hút chân không, cảm biến nhiệt độ, cánh vét thành hoặc hệ thống nâng hạ. Hiểu rõ từng bộ phận giúp doanh nghiệp lựa chọn đúng thiết bị và tối ưu hiệu quả khuấy trộn.
📞 Hotline/Zalo: 0982 777 642 – QUYÊN
Cấu tạo gồm những bộ phận nào? Đây là câu hỏi được rất nhiều doanh nghiệp
Cấu tạo bồn khuấy gồm nhiều bộ phận được thiết kế và kết hợp đồng bộ nhằm đảm bảo quá trình khuấy trộn nguyên liệu diễn ra ổn định, nhanh chóng và đồng đều. Tùy vào ngành sản xuất, cấu tạo bồn khuấy có thể bao gồm thân bồn inox, motor, hộp giảm tốc, trục khuấy, cánh khuấy, khung đỡ, van xả, tủ điều khiển và các hệ thống bổ sung như gia nhiệt, làm mát hoặc hút chân không.
Việc hiểu rõ cấu tạo bồn khuấy giúp doanh nghiệp lựa chọn đúng công suất motor, kiểu cánh khuấy, vật liệu chế tạo và dung tích bồn. Đây là yếu tố quan trọng để thiết bị hoạt động hiệu quả và phù hợp với từng loại nguyên liệu.
Bồn khuấy là thiết bị dùng để chứa và khuấy trộn nguyên liệu trong quá trình sản xuất.
Thiết bị thường gồm một bồn chứa kết hợp với hệ thống truyền động và cánh khuấy.
Khi motor hoạt động, lực quay được truyền xuống trục và cánh khuấy.
Cánh khuấy tạo dòng chuyển động bên trong bồn, giúp nguyên liệu hòa trộn đồng đều.
Bồn khuấy được sử dụng phổ biến trong:
Một bồn khuấy công nghiệp cơ bản thường bao gồm các bộ phận chính:
Không phải bồn nào cũng có đầy đủ tất cả các bộ phận trên.
Cấu hình thực tế sẽ phụ thuộc vào sản phẩm cần sản xuất.
Thân bồn là bộ phận quan trọng nhất trong cấu tạo bồn khuấy.
Đây là nơi chứa nguyên liệu trong suốt quá trình sản xuất.
Vật liệu thường được sử dụng gồm:
Phù hợp với nhiều ngành thực phẩm, mỹ phẩm, hóa chất thông thường và sản xuất công nghiệp.
Thường được lựa chọn khi nguyên liệu có tính ăn mòn cao hoặc yêu cầu cao về khả năng chống ăn mòn.
Có thể sử dụng trong một số ứng dụng công nghiệp phù hợp.
Thân bồn có thể được thiết kế dạng:
Hình dạng đáy ảnh hưởng trực tiếp đến khả năng xả nguyên liệu.
Nắp bồn có nhiệm vụ bảo vệ nguyên liệu bên trong và hạn chế bụi, tạp chất từ môi trường bên ngoài.
Tùy nhu cầu, nắp có thể:
Đối với bồn khuấy hóa chất hoặc dung môi, nắp kín thường được ưu tiên để hạn chế bay hơi.

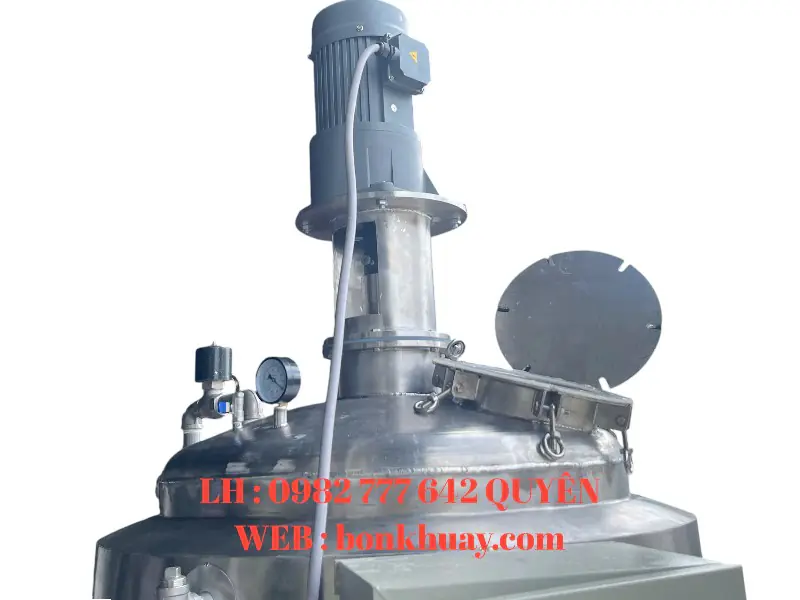

Motor là nguồn cung cấp năng lượng cho toàn bộ hệ thống khuấy.
Motor truyền chuyển động xuống trục khuấy thông qua hộp giảm tốc hoặc cơ cấu truyền động.
Công suất motor phụ thuộc vào:
Không nên lựa chọn motor chỉ dựa trên dung tích bồn.
Hai bồn cùng dung tích 1.000 lít nhưng nguyên liệu khác nhau hoàn toàn có thể cần công suất motor khác nhau.
Hộp giảm tốc giúp giảm tốc độ quay của motor đồng thời tăng mô-men xoắn.
Đây là bộ phận rất quan trọng khi khuấy các nguyên liệu có độ nhớt cao.
Ví dụ:
Nếu không tính toán đúng tỷ số truyền, hệ thống có thể hoạt động không đạt hiệu quả mong muốn.
Trục khuấy có nhiệm vụ truyền lực từ motor xuống cánh khuấy.
Trục thường được chế tạo bằng inox hoặc vật liệu có độ bền phù hợp.
Đường kính và chiều dài trục phải được tính toán theo:
Trục quá nhỏ có thể gây rung hoặc cong.
Trục quá lớn lại làm tăng chi phí không cần thiết.

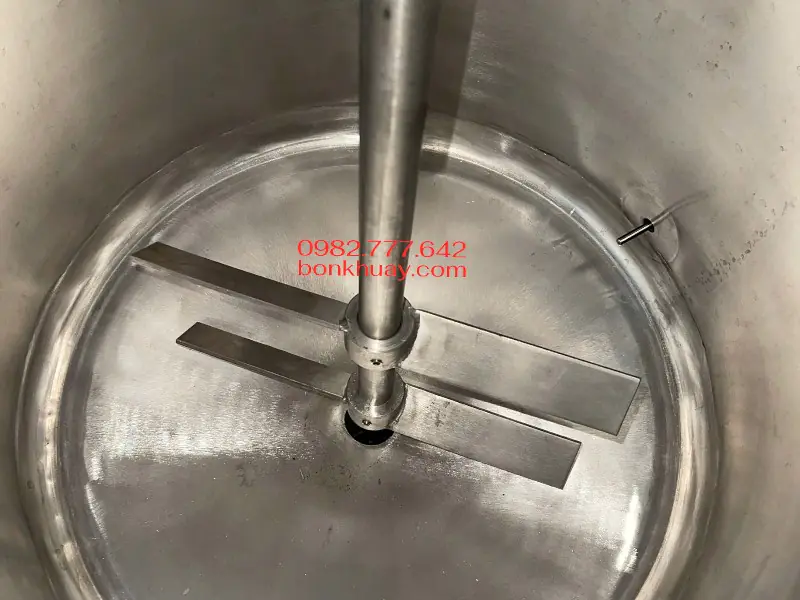

Cánh khuấy là bộ phận trực tiếp tạo chuyển động trong nguyên liệu.
Đây cũng là bộ phận ảnh hưởng rất lớn đến chất lượng khuấy.
Có nhiều kiểu cánh khác nhau.
Phù hợp với nguyên liệu có độ nhớt thấp.
Tạo dòng chảy mạnh, phù hợp với nhiều ứng dụng công nghiệp.
Có cấu tạo đơn giản và được sử dụng trong nhiều loại bồn.
Thường sử dụng khi cần phân tán bột, màu hoặc nguyên liệu vào chất lỏng.
Có khả năng quét nguyên liệu bám trên thành bồn.
Phù hợp với sản phẩm đặc hoặc bồn có gia nhiệt.
Cánh vừa quay quanh trục vừa chuyển động quanh tâm bồn.
Phù hợp với nguyên liệu có độ nhớt rất cao.
Khung đỡ giữ motor, hộp giảm tốc và hệ thống trục ở vị trí ổn định.
Khung cần đủ chắc chắn để hạn chế rung trong quá trình vận hành.
Đối với bồn lớn, kết cấu khung phải được tính toán kỹ theo tải trọng và điều kiện sử dụng.
Chân bồn nâng toàn bộ thân bồn lên khỏi mặt sàn.
Chân có thể được thiết kế:
Một số hệ thống còn có thêm thanh giằng để tăng độ ổn định.
Đáy bồn quyết định khả năng thu hồi và xả nguyên liệu.
Một số thiết kế phổ biến:
Đáy phẳng: đơn giản, phù hợp với một số ứng dụng.
Đáy côn: hỗ trợ gom nguyên liệu về vị trí xả.
Đáy chỏm: tăng khả năng chịu áp lực và phù hợp với một số hệ thống đặc biệt.
Việc lựa chọn đáy cần dựa vào tính chất nguyên liệu và phương pháp xả.
Van xả được đặt ở vị trí thấp nhất hoặc phù hợp với thiết kế bồn.
Có nhiệm vụ đưa thành phẩm ra khỏi bồn sau khi hoàn tất quá trình khuấy.
Có thể sử dụng:
Đối với thực phẩm và mỹ phẩm, van cần đảm bảo vệ sinh và hạn chế điểm đọng nguyên liệu.
Tủ điều khiển giúp người vận hành kiểm soát thiết bị.
Một tủ cơ bản có thể gồm:
Hệ thống hiện đại có thể sử dụng PLC và màn hình HMI.
Người vận hành có thể cài đặt tốc độ, thời gian và nhiệt độ theo công thức sản xuất.
Đối với các sản phẩm cần gia nhiệt trong quá trình khuấy, bồn có thể được thiết kế dạng hai hoặc ba lớp.
Khoảng giữa các lớp bồn có thể chứa:
Ngoài ra có thể sử dụng điện trở gia nhiệt tùy thiết kế.
Bồn gia nhiệt thường được ứng dụng trong:
Một số quy trình không cần gia nhiệt mà cần kiểm soát nhiệt độ bằng nước lạnh.
Khi đó, áo bồn có thể được thiết kế để đưa môi chất làm mát đi qua.
Hệ thống giúp kiểm soát nhiệt độ sản phẩm trong quá trình khuấy.
Cảm biến giúp theo dõi nhiệt độ bên trong bồn.
Thông tin có thể được hiển thị trên tủ điều khiển.
Trong dây chuyền tự động, cảm biến còn có thể kết hợp với PLC để tự động đóng/ngắt hệ thống gia nhiệt.
Đối với bồn kín, bộ phận làm kín quanh trục rất quan trọng.
Nó giúp hạn chế:
Tùy ứng dụng có thể sử dụng phớt cơ khí hoặc giải pháp làm kín phù hợp.
Sau khi nguyên liệu được đưa vào bồn, motor bắt đầu hoạt động.
Chuyển động từ motor được truyền qua hộp giảm tốc xuống trục.
Trục làm cánh khuấy quay.
Cánh tạo dòng chảy trong bồn.
Nguyên liệu được đảo liên tục.
Các thành phần từ đó hòa trộn với nhau tạo thành hỗn hợp đồng nhất.
Nếu bồn có gia nhiệt, hệ thống gia nhiệt sẽ đồng thời kiểm soát nhiệt độ theo yêu cầu.
Nếu có hút chân không, hệ thống sẽ giảm áp suất trong bồn để hỗ trợ loại bỏ bọt khí hoặc hạn chế bay hơi tùy quy trình.
Đây là một trong những câu hỏi phổ biến khi tìm hiểu cấu tạo bồn khuấy.
Chỉ có một lớp inox.
Phù hợp với các sản phẩm không cần gia nhiệt hoặc làm mát.
Gồm lớp chứa sản phẩm và lớp áo bên ngoài.
Khoảng giữa hai lớp dùng để gia nhiệt hoặc làm mát.
Có thêm lớp bảo ôn.
Thiết kế này giúp giảm thất thoát nhiệt và tăng hiệu quả kiểm soát nhiệt độ.
Thường ưu tiên inox 304 hoặc 316.
Bề mặt được xử lý nhẵn để dễ vệ sinh.
Ứng dụng cho:
Có thể kết hợp:
Ứng dụng cho kem, lotion, serum, gel và nhiều sản phẩm chăm sóc cá nhân.
Có thể sử dụng inox 316 hoặc vật liệu chuyên dụng tùy hóa chất.
Thiết kế chú trọng khả năng chống ăn mòn và an toàn vận hành.
Cần lựa chọn cánh khuấy và công suất phù hợp với độ nhớt.
Một số sản phẩm có thể cần cánh phân tán tốc độ cao.
Thường sử dụng cánh khuấy tạo dòng tuần hoàn tốt.
Có thể tích hợp gia nhiệt tùy công thức.
Không nên chọn bồn chỉ dựa vào dung tích.
Cần xác định:
Nguyên liệu lỏng sẽ khác nguyên liệu đặc.
Độ nhớt càng cao thường càng cần mô-men xoắn lớn.
Nếu cần gia nhiệt, nên lựa chọn bồn hai hoặc ba lớp.
Hóa chất ăn mòn có thể yêu cầu inox 316 hoặc vật liệu khác.
Dung tích bồn cần phù hợp với sản lượng mỗi mẻ.
Thực phẩm và mỹ phẩm thường yêu cầu bề mặt dễ vệ sinh.
Trước khi đặt mua, doanh nghiệp nên cung cấp cho đơn vị sản xuất các thông tin:
Những thông tin này giúp kỹ thuật lựa chọn chính xác motor, hộp giảm tốc, trục và cánh khuấy.
Bồn khuấy inox được sử dụng phổ biến nhờ khả năng chống gỉ, bề mặt dễ vệ sinh và phù hợp với nhiều ngành sản xuất.
Đặc biệt, inox 304 có khả năng đáp ứng tốt nhiều ứng dụng thực phẩm, mỹ phẩm và hóa chất thông thường.
Trong môi trường có tính ăn mòn cao, inox 316 có thể là lựa chọn phù hợp hơn.
Để thiết bị hoạt động ổn định, cần kiểm tra định kỳ.
Kiểm tra nhiệt độ và tiếng ồn bất thường.
Kiểm tra dầu và tình trạng vận hành.
Kiểm tra độ rung.
Kiểm tra biến dạng hoặc hao mòn.
Kiểm tra khả năng đóng mở và rò rỉ.
Kiểm tra dây điện, biến tần và thiết bị bảo vệ.
Bảo dưỡng đúng cách giúp giảm thời gian dừng máy và kéo dài tuổi thọ thiết bị.
Giá bồn khuấy không có một mức cố định.
Chi phí phụ thuộc vào:
Vì vậy, khách hàng nên cung cấp thông tin sản phẩm cần khuấy để được báo giá chính xác.
Các bộ phận chính gồm thân bồn, motor, hộp giảm tốc, trục, cánh khuấy, khung đỡ, chân bồn, van xả và hệ thống điều khiển.
Cánh khuấy, tốc độ quay, công suất motor và đặc tính nguyên liệu đều ảnh hưởng đến hiệu quả.
Có. Có thể thiết kế bồn hai hoặc ba lớp để gia nhiệt.
Có. Bồn có thể được thiết kế kín và tích hợp hệ thống hút chân không nếu quy trình yêu cầu.
Không có loại nào tốt tuyệt đối. Việc lựa chọn phụ thuộc vào nguyên liệu và môi trường sử dụng.
Có thể, nhưng cần đảm bảo cánh mới phù hợp với motor, trục và đặc tính sản phẩm.
Có. Có thể thiết kế theo dung tích, vật liệu, công suất và quy trình thực tế.
Nếu doanh nghiệp đang tìm kiếm bồn khuấy inox, bồn khuấy gia nhiệt, bồn khuấy hóa chất hoặc bồn khuấy thực phẩm, việc lựa chọn đơn vị gia công có kinh nghiệm rất quan trọng.
Một thiết bị tốt không chỉ nằm ở vật liệu inox.
Quan trọng hơn là sự đồng bộ giữa:
Bồn chứa → Motor → Hộp giảm tốc → Trục → Cánh khuấy → Điều khiển.
Nếu một trong những bộ phận này được lựa chọn không phù hợp, hiệu quả khuấy có thể không đạt yêu cầu.
Á Châu nhận thiết kế và gia công bồn khuấy theo yêu cầu cho nhiều lĩnh vực sản xuất.
📞 Hotline/Zalo: 0982 777 642 – QUYÊN
Liên hệ để được tư vấn cấu hình bồn phù hợp với loại nguyên liệu, dung tích và quy trình sản xuất thực tế.
Cấu tạo bồn khuấy gồm những bộ phận nào không đơn giản chỉ gồm một chiếc bồn và motor.
Đó là một hệ thống được kết hợp từ nhiều bộ phận như thân bồn, nắp, motor, hộp giảm tốc, trục, cánh khuấy, khung đỡ, van xả và hệ thống điều khiển.
Tùy từng ngành, bồn có thể được trang bị thêm gia nhiệt, làm mát, hút chân không, cảm biến nhiệt độ, cánh vét thành hoặc hệ thống tự động hóa.
Hiểu rõ cấu tạo bồn khuấy gồm những bộ phận nào sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, tránh đầu tư sai công suất và tối ưu hiệu quả sản xuất.
Nếu bạn cần tư vấn thiết kế hoặc gia công bồn khuấy inox theo yêu cầu, hãy liên hệ ngay:
Tư vấn cấu hình – Thiết kế theo nguyên liệu – Gia công theo dung tích – Báo giá nhanh.
